Исследование статических характеристик биполярного транзистора

Работа выполняется в лаборатории с удаленным доступом.

1 Цель работы

Ознакомиться с устройством и принципом действия биполярного транзистора (БТ). Изучить его вольтамперные характеристики в схемах включения с общей базой (ОБ) и общим эмиттером (ОЭ).

2 Подготовка к работе

2.1 Изучить следующие вопросы курса:

  • Устройство БТ, схемы включения (ОБ, ОЭ и ОК), режимы работы ( с точки зрения состояния переходов).
  • Потенциальные диаграммы для различных структур БТ в активном режиме работы.
  • Принцип действия БТ и основные физические процессы в нем.
  • Статический коэффициент передачи тока и уравнения коллекторного тока для всех схем включения.
  • Статические характеристики транзистора в схемах включения ОБ и ОЭ.
  • Предельные параметры режима работы БТ. Рабочая область характеристик.
  • Влияние температуры на работу БТ, его характеристики в схеме ОБ и ОЭ и предельные параметры.
  • Дифференциальные параметры БТ.
  • Усилитель на БТ.

2.2 Ответить на следующие контрольные вопросы:

  • Устройство плоскостного транзистора.
  • Принцип действия биполярного бездрейфого транзистора.
  • Нарисовать схемы включения транзистора с ОБ, ОЭ и ОК для структур p-n-p и n-p-n.
  • Начертить потенциальные диаграммы p-n-p и n-p-n транзисторов в различных режимах их работы.
  • Из каких компонент состоят токи через эмиттерный и коллекторный переходы транзистора?
  • Из каких компонент состоит ток базы?
  • Дать определение коэффициентов инжекции и переноса.
  • Как влияет на работу транзистора неуправляемый ток коллекторного перехода? Какие причины его возникновения?
  • Написать уравнения коллекторного тока для схем ОБ и ОЭ.
  • Нарисовать и объяснить входные и выходные характеристики транзистора для схем ОБ и ОЭ.
  • Показать на входных и выходных характеристиках области, соответствующие режимам: активному, отсечки и насыщения.
  • Какие факторы ограничивают рабочую область выходных характеристик транзистора?
  • Объяснить влияние температуры на статические характеристики БТ в схемах включения с ОБ и ОЭ.
  • Как зависят значения предельных параметров БТ от температуры?
  • Объяснить построение рабочей области выходных характеристик транзистора.
  • Объяснить влияние температуры на рабочую область БТ .
  • Привести систему Н-параметров транзистора, указать назначение каждого параметра и показать их определение по характеристикам.
  • Объяснить принцип работы БТ в усилительном режиме.
  • Назвать основные типы биполярных транзисторов (с точки зрения мощностей и частот).

3 Схемы исследования

Cхема для транзистора структуры n-p-n для исследования входных и выходных характеристик с ОБ приведена на рисунке 2.1. Принципиальная схема для транзистора структуры n-p-n при исследовании с ОЭ приведены на рисунке 2.2. Схема исследования усилителя на БТ приведена на рисунке 2.3.

4 Порядок проведения лабораторной работы

4.1 Исследовать БТ для схемы с ОБ.
Для этого выбрать «Лабораторная работа №2». Затем «Схема с ОБ - входные характеристики» и «Начать эксперимент». Снять две входные характеристики транзистора Iэ= f(Uэб) при Uкб=0 и Uкб=8 В.

Cхема исследования входных и выходных характеристик с БТ ОБ 39КБ
Рисунок 2.1 - Cхема исследования входных и выходных характеристик с БТ ОБ


Для того, чтобы получить две характеристики на одном экране нужно после окончания измерения первой характеристики нажать кнопку сброс, выставить новое значение напряжения Uкб и снять вторую характеристику. Результаты измерений занести в таблицу 2.1. Пример заполнения таблицы для транзистора типа МП37 А приведен ниже.

Таблица 2.1 - Транзистор МП37А. Входные характеристики схемы с ОБ

* IЭ, мА 0,1 1 2 4 6 10
Uкб=0 В Uэб, В .. .. .. .. .. ..
Uкб=8 В Uэб, В .. .. .. .. .. ..

Для схемы включения с общей базой снять три выходные характеристики транзистора Iк=f(Uкб). Для этого выбрать «Лабораторная работа №2». Затем «Схема с ОБ - выходные характеристики» и «Начать эксперимент». Первую характеристику снять для Iэ=0, вторую для Iэ=2 мА и третью для Iэ=5 мА. Результаты измерений занести в таблицу 2.2. Пример таблицы для того же транзистора дан ниже.

Таблица 2.2 - Транзистор МП37А. Выходные характеристики схемы с ОБ

Iэ, мА Uкб, В 0 0,5 1 2 5 8
0 мА
Iк, мА
.. .. .. .. .. ..
2 мА .. .. .. .. .. ..
5 мА .. .. .. .. .. ..

4.2 Исследовать БТ для схемы с ОЭ.
Снять две входные характеристики Iб=f(Uбэ). Для этого выбрать «Лабораторная работа №2». Затем «Схема с ОЭ - входные характеристики» и «Начать эксперимент».

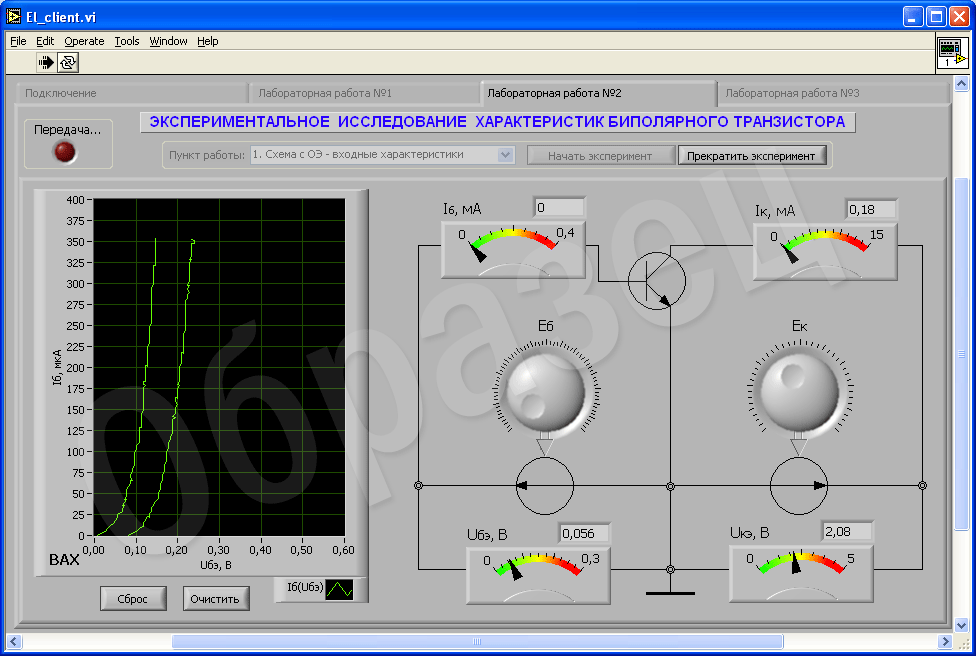

Cхема исследования входных и выходных характеристик с БТ ОБ 39КБ



Рисунок 2.2 - Cхема исследования входных и выходных характеристик с БТ ОЭ





Одну характеристику нужно снять при Uкэ=0, вторую при Uкэ=8 В. Результаты измерений занести в таблицу 2.3. Пример таблицы дан ниже.

Таблица 2.3 - Транзистор МП37А. Входные характеристики схемы с ОЭ

* Uбэ, В .. .. .. .. .. ..
Uкэ=0 В Iб, мкА .. .. .. .. .. ..
Uкэ=8 В Iб, мкА .. .. .. .. .. ..

4.4 Снять семейство из 6 выходных характеристик Iк=f(Uкэ) при токах базы, указанных в таблице 2.4, включая Iб=0. Особое внимание обратить на участок характеристик в режиме насыщения, т.е. Uкэ=0 - 1 В. При измерении важно не привысить мощность рассеивания на коллекторе (Uкэ•Iк=Рк меньше Рк max=150 мВт). Результаты измерений заносятся в таблицу 2.4. Пример таблицы приведен ниже.

Таблица 2.2 - Транзистор МП37А. Выходные характеристики схемы с ОЭ

Iб, мкА Uкэ, В 0 0,1 0,2 0,5 1 2 5 8
0

Iк, мА
.. .. .. .. .. .. .. ..
50 .. .. .. .. .. .. .. ..
100 .. .. .. .. .. .. .. ..
150 .. .. .. .. .. .. .. ..
200 .. .. .. .. .. .. .. ..
250 .. .. .. .. .. .. .. ..

4.5 Исследовать работу усилителя. В исходном состоянии схемы транзистор работает в активном режиме (на выходе отсутствуют нелинейные искажения сигнала).

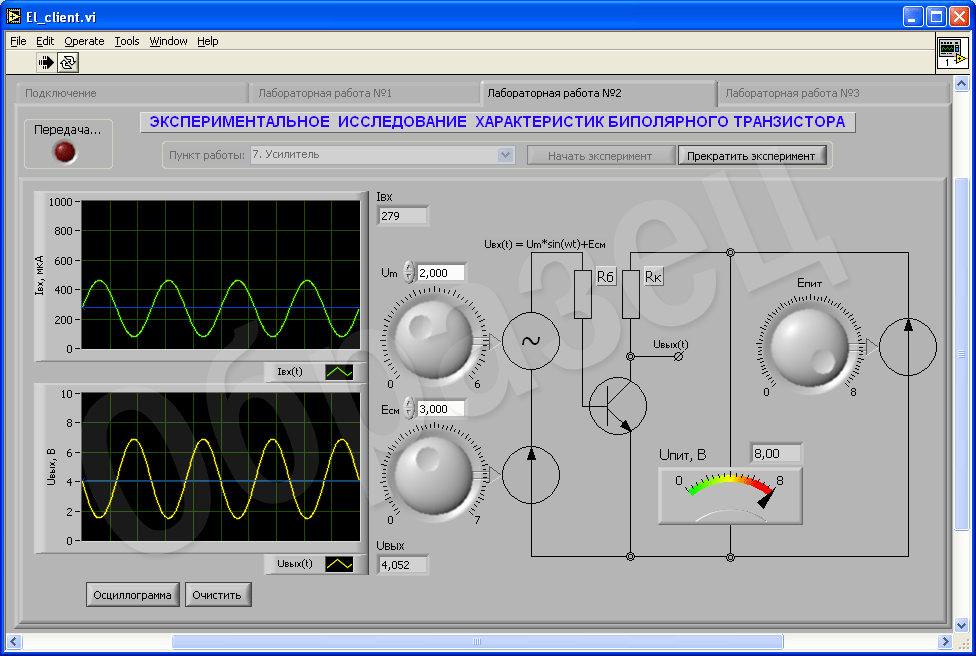

Схема исследования усилителя на БТ 39КБ
Рисунок 2.3 - Схема исследования усилителя на БТ


Получить осциллограммы сигналов на входе и выходе усилителя для трех случаев:

  1. рабочая точка находится посредине рабочего участка;
  2. рабочая точка находится вблизи режима отсечки;
  3. рабочая точка находится вблизи режима насыщения.

Режим работы транзистора определяется уровнем напряжения источника смещения Есм.

5 Содержание отчета

  1. Тип исследуемого транзистора .
  2. Схемы исследования.
  3. Таблицы результатов измерений
  4. Графики входных и выходных характеристик для схем с ОБ и с ОЭ. При построении семейства характеристик (несколько характеристик на одних осях) подписать каждую из характеристик. Например, в схеме с ОЭ около каждой характеристики необходимо указать чему равен ток базы.
  5. Осциллограммы входного и выходного сигналов транзисторного усилителя для трех случаев (режим отсечки, режим насыщения, активный режим).
  6. Сделать выводы по работе.
