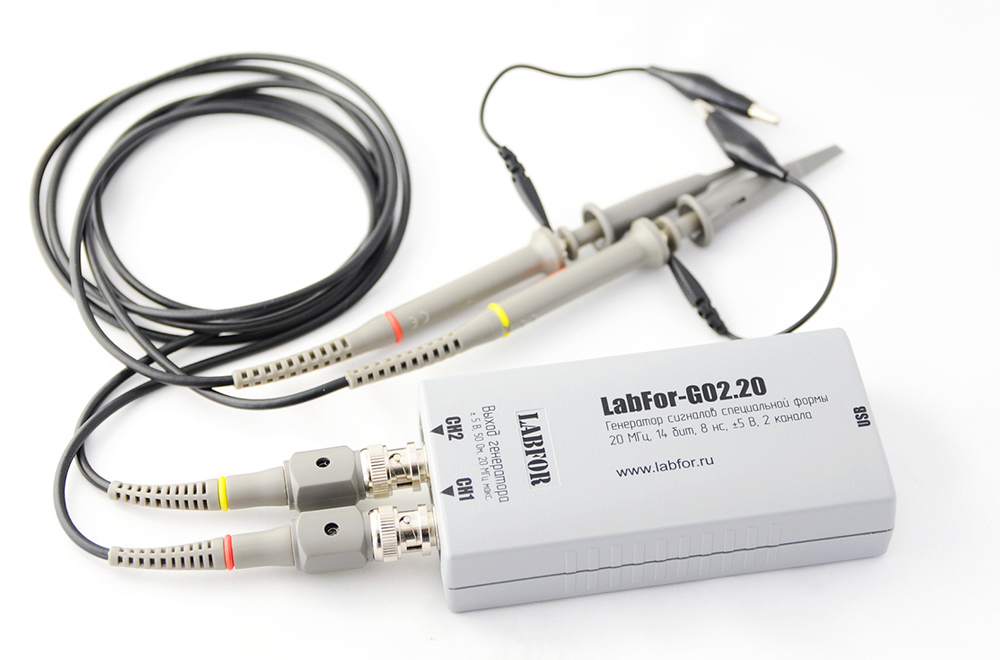

Генератор сигналов специальной формы Labfor-G02.20

Генератор сигналов специальной формы Labfor-G02.20

Компактный, удобный, многофункциональный, не требующий специальной настройки генератор сигналов произвольной формы Labfor-G02.20  является новой разработкой ЛЭСО.

Особенности

  • 2 независимых канала вывода;
  • низкая стоимость устройства в сочетании с высокой функциональностью;
  • размах выходного сигнала – 10 В (от -5 В до +5 В);
  • импеданс выходных каналов — 50 Ом;
  • диапазон генерируемых сигналов от 0 до 20 МГц;
  • 14-битный ЦАП, с производительностью 125 МГц;
  • питание от USB.

Краткие характеристики

Цена: 7200 руб.

Частотный диапазон 0 Гц…20 Мгц
Погрешность задающего генератора 50 ppm
Шаг регулировки частоты 0,03 Гц
Каналов 2
Память 2048  отчетов
Вертикальное разрешение 14 бит
Размах выходного сигнала 10 В (от -5 В до 5 В)
Выходное сопротивление 50 Ом
Выходной ток 32 мА пиковый
Рабочий температурный режим 0…70 C
Влажность 0…95 %

Генерируемые сигналы

Генерируемые сигналы Особенности
Синус
Пилообразная форма
Обратная пилообразная форма
Треугольная форма
Прямоугольная форма
Шаг регулирования частоты: 0.0291 Гц.
Шаг регулирования размаха: 0.00061 В.
Шаг начальной фазы: 0.0055°

Скважность 2
Сигнал произвольной формы Задается пользователем по отсчетам (загрузка табличного файла csv).
В состав ПО входит утилита для синтеза файла из типовых радиотехнических сигналов.
Импульсы Регулируется период и длительность.
Шаг регулирования: 8 нс.
Минимальный период: 40 нс.
Минимальная длительность: 24 нс.
Генератор шума   Нормальное (гауссовское) распределение.
Равномерное распределение.
Регулируется длительность отсчетов (шаг 8 нс)
Генератор качающейся частоты (ГКЧ) Регулируемый шаг и время перестройки.
Сигнал с амплитудой модуляцией Модуляция амплитуды несущей, генерируемой одним каналом, сигналом с другого канала
Сигналы с угловой модуляцией Задается максимальное отклонение начальной фазы (индекс модуляции)
Частотная манипуляция (Frequency Shift Keying (FSK))
Фазовая модуляция несущей сигналом с противоположного канала (Phase-shift keying (PSK))

Программное обеспечение

1. LabFor Генератор сигналов. Скачал. Запустил. Работай. Есть демонстрационный режим, не требующий подключение прибора.

2. Библиотека блоков LabVIEW.

3. Низкоуровневая библиотека (драйвер) для работы с прибором. Открытый исходный код.
