Лабораторный стенд LESO7

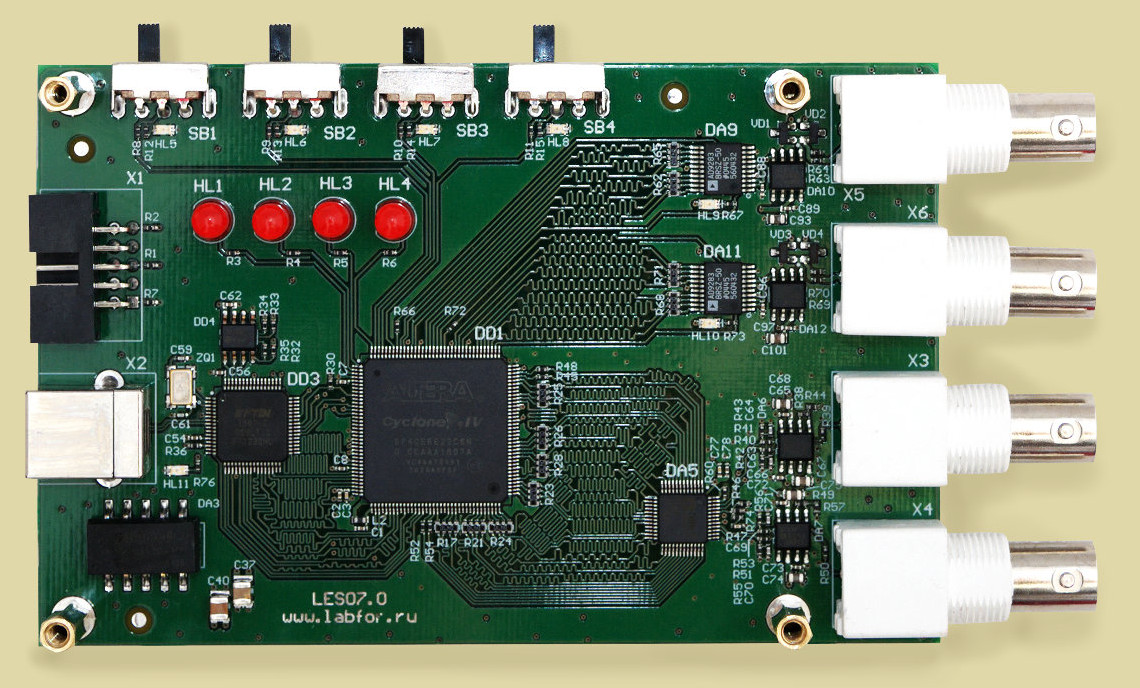

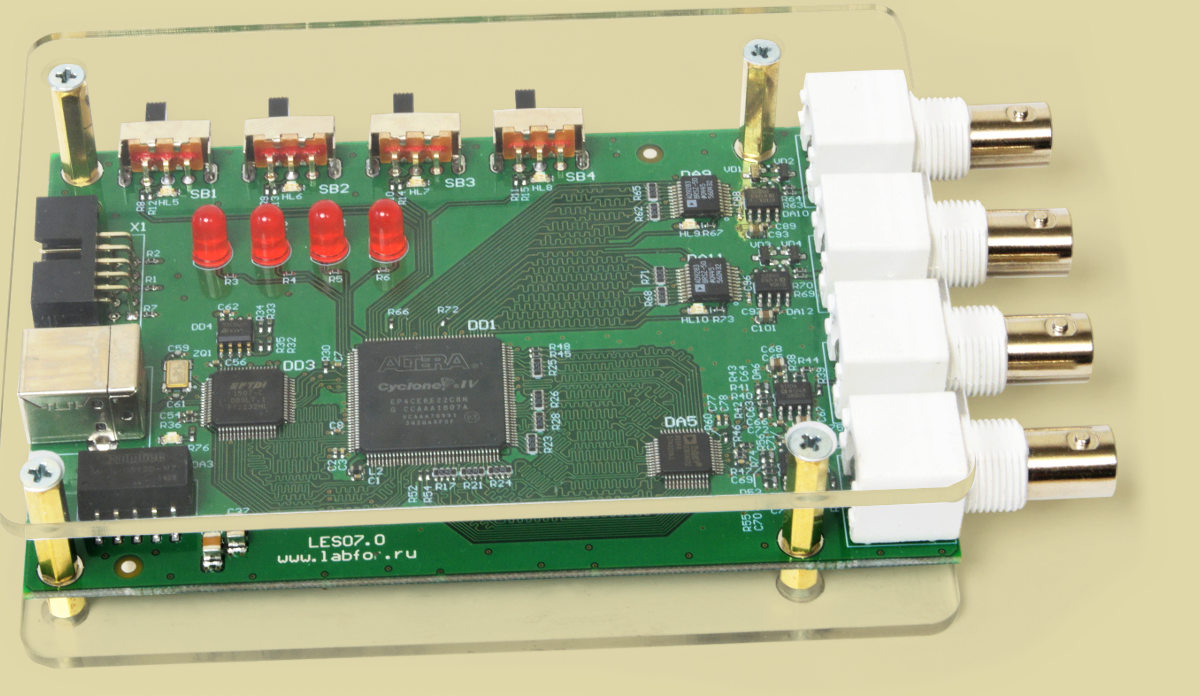

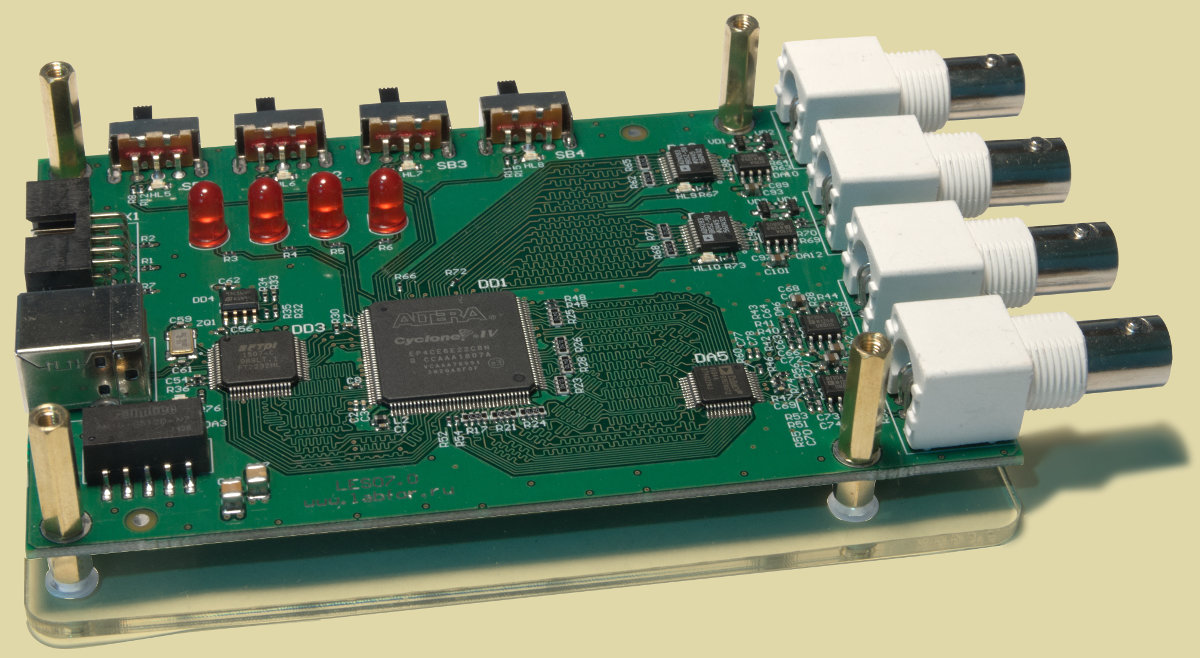

Учебный стенд LESO7 предназначен для изучения цифровой обработки сигналов.  Конструктивно стенд выполнен в виде печатной платы в прозрачном корпусе из органического стекла.  Большинство компонентов расположены с верхне стороны и доступно обзору. Стенд подключается к персональному компьютеру (ПК) или ноутбуку через разъем USB.

На плате расположена программируемая логическая интегральная схема (ПЛИС) с набором аналоговой периферии: аналого-цифровые (АЦП) и цифро-аналоговые преобразователи (ЦАП). Ввод и вывод аналогового сигнала осуществляется через разъемы типа BNC.

В основе стенда ПЛИС FPGA Cyclone IV. На плате установлен высококоскоростной двуканальный USB конвертор FT2232H. Один канал использован для конфигурации ПЛИС, другой  предназначен для высокоскоростного обмена данными между компьютером и стендом. Питание платы осуществляется от USB.
Параметры стенда:

  • ПЛИС FPGA Altera (Intel) Cyclone IV E (EP4CE6E22C8N)
  • Число каналов АЦП: 2.
  • Максимальная частота дискретизации АЦП: 50МГц.
  • Входной диапазон каналов АЦП: от минус 1 В, до 1 В.
  • Защита каналов АЦП от перенапряжения (до ± 10В).
  • Разрядность АЦП: 8 бит.
  • Число каналов ЦАП: 2.
  • Быстродействие ЦАП: до 125 МГц.
  • Выходной диапазон ЦАП: от минус 5 В до 5 В.
  • Разряность ЦАП: 14 бит.
  • Тактовый генератор: 50 МГц.
  • Скорость обмена данными между ПК и ПЛИС: до 40 Мбайт/с .
  • Светодиодов на плате: 4.
  • Тумблеров на плате: 4.

Основные характеристики EP4CE6E22C8N:

  • корпус: QFP144;
  • LE: 6K;
  • RAM: 270 kb,
  • PLL: 2;
  • программирование/отладка: поддержка интерфейса JTAG.

Загрузка конфигурации в ПЛИС может осуществляться как через USB так и через JTAG. Для загрузки и отладки через JTAG требуется USB Blaster (не входит в базовую комплектацию).

Лабораторные работы

Учебный стенд главным образом предназначен для лабораторного практикума по дисциплине Цифровая обработка сигналов (ЦОС). Лабораторные работы  выполняются в среде проектирования Quartus Prime. В настоящий момент на нашем сайте доступны методические указания для следующих работ:

Лабораторная работа №1. Изучение цифрового ввода и вывода аналогового сигнала. Знакомство со средой проектирования Quartus Prime. Подключение аналого-цифрового преобразователя (АЦП) и цифро-аналогового преобразователя (ЦАП) к ПЛИС. Исследование особенности дискретизации и квантования сигнала.

Лабораторная работа №2. Исследование способов генерации сигналов. Практическое изучение алгоритма прямого цифрового синтеза. Реализация на аппаратной платформе ПЛИС. Экспериментальное исследование влияние параметров алгоритма на характеристики сигналов.

Лабораторная работа №3. Исследование архитектуры аппаратной реализации на ПЛИС фильтра скользящего среднего. Изучение методов построения дискретных цепей на базе ПЛИС. Такой фильтр прост в реализации, так как не требует умножителей, а логика работы доступна для понимания: результат фильтрации есть среднее арифметическое последних М отсчетов входного сигнала.

Галерея сигналов



Прикрепленные файлы:
ВложениеДатаРазмер
PDF icon Учебный стенд Leso7. Принципиальная схема17/09/20181.02 МБ

Комментарии:



Аватар пользователя Николай123
  • Скорость обмена данными между ПК и ПЛИС: до 40 Мбайт/с .

Это по UART через FT232?

Где посмотреть стоимость стенда?

Можно купить физическому лицу или только учебным заведениям?

Загрузка конфигурации в ПЛИС может осуществляться как через USB так и через JTAG.

Проект как то связан с marsohod org? Программатор ихний (MBFTDI) или ещё нужно докупить JTAG адаптер?

Приветствую. Нет. В режиме UART такая скорость не достижима. Это в режиме FIFO. Вопросы покупки можно направить на почту leso@labfor.ru.
Загружать конфигурацию можно как через USB (есть консольная утилита, есть утилита с GUI, open source), так и через JTAG. Адаптер JTAG в  поставку не в ходит.
С Марсоходом этот проект связи не имеет.
