Схемы электрические принципиальные

6.5.1 Схема электрическая принципиальная (код Э3) – схема, определяющая полный состав элементов и связей между ними и дающая детальное представление о принципах работы изделия.

6.5.2 На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все электрические связи между ними, а также электрические элементы, которыми заканчиваются входные и выходные цепи.

На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям.

6.5.3 Схемы выполняют для изделий, находящихся в отключенном состоянии.

В обоснованных случаях допускается отдельные элементы схемы изображать в рабочем положении с указанием на поле схемы режима, для которого изображены эти элементы.

6.5.4 Элементы и устройства, УГО которых установлены в стандартах ЕСКД, изображают на схеме в виде этих УГО.

Элементы или устройства, используемые в изделии частично, допускается изображать неполностью, ограничиваясь изображением только используемых частей или элементов.

6.5.5 Элементы и устройства изображают на схемах совмещенным или разнесенным способом.

При совмещенном способе составные части элементов или устройств изображают в непосредственной близости друг к другу. При разнесенном способе составные части элементов и устройств изображают на схемах в разных местах таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно. Разнесенным способом допускается изображать все и отдельные элементы или устройства схемы.

Пример выполнения устройств совмещенным и разнесенным способами в соответствии с рисунком 6.16.

пример изображения элементов ГОСТ
совмещенный способ          разнесенный способ

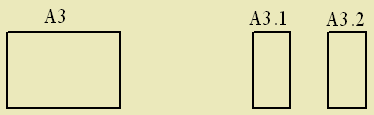

Рисунок 6.16 – Пример изображения элементов совмещенным и разнесенным способом

6.5.6 При оформлении схем, с целью повышения наглядности, рекомендуется использовать строчный способ изображения элементов (устройств), при котором УГО элементов или их составных частей, входящих в одну цепь, изображают последовательно друг за другом по горизонтальной или вертикальной прямой, а отдельные цепи – рядом, образуя параллельные (горизонтальные или вертикальные) строки.

При оформлении схемы строчным способом допускается нумеровать строки арабскими цифрами в соответствии с рисунком 6.17.

пример изображения схемы ГОСТ

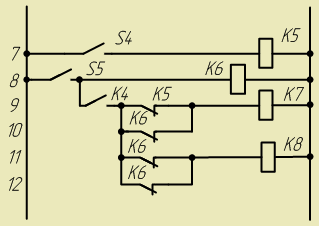

Рисунок 6.17 – Пример выполнение схем строчным способом

6.5.7 При изображении элементов (устройств) разнесенным способом допускается на свободном поле схемы помещать УГО элементов (устройств), выполненных совмещенным способом. В данном случае элементы (устройства), используемые в изделии частично, изображают полностью с указанием как использованных, так и неиспользованных частей (элементов).

Выводы (контакты) неиспользованных частей (элементов) изображают короче, чем выводы (контакты) неиспользованных частей (элементов) в соответствии с рисунком 6.18.

пример изображения схемы ГОСТ

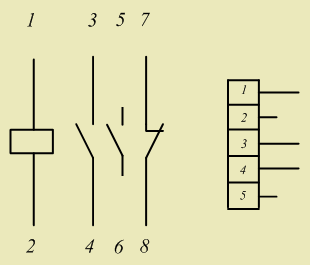

Рисунок 6.18 – Изображение выводов (контактов) использованных и неиспользованных частей

6.5.8 Схемы выполняют в многолинейном или однолинейном изображении. При многолинейном изображении каждую цепь изображают отдельной линией, а элементы, содержащиеся в этих цепях, – отдельными УГО в соответствии с рисунком 6.19.

При однолинейном изображении цепи, выполняющие идентичные функции, изображают одной линией, а одинаковые элементы этих цепей – одним УГО в соответствии с рисунком 6.19.

пример изображения цепи ГОСТ
многолинейное изображение      однолинейное изображение

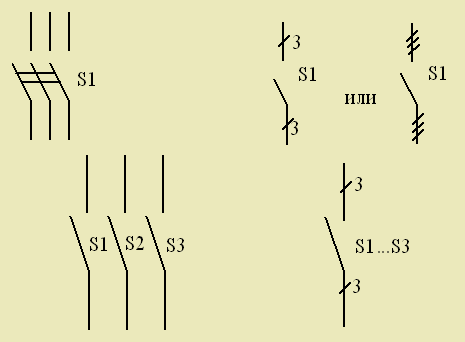

Рисунок 6.19 – Пример выполнения многолинейного и однолинейного изображения цепи

6.5.9 При необходимости на схеме допускается обозначать электрические цепи по правилам установленным ГОСТ 2.709 – 89 или другим НД, действующим в отрасли.

6.5.10 В случае изображения на схеме различных функциональных цепей, для повышения удобства чтения, допускается эти цепи различать по толщине линий. На одной схеме рекомендуется применять не более трех размеров линий по толщине, при этом на поле схемы при необходимости помещают соответствующие пояснения.

6.5.11 Для упрощения схемы допускается несколько электрически не связанных линий связи сливать в линию групповой связи, но при подходе к контактам (элементам) каждую линию связи изображают отдельной линией.

При слиянии линий связи каждую линию помечают в месте слияния, а при необходимости, и на обоих концах условными обозначениями (цифрами, буквами или их сочетанием) или обозначениями, установленными ГОСТ 2.709 – 89. Линии связи, сливаемые в линию групповой связи, как правило, не должны иметь разветвлений, т.е. всякий условный номер должен встречаться на линии групповой связи два раза. При необходимости разветвлений их количество указывается после порядкового номера линии через дробную черту в соответствии с рисунком 6.20.

изображениие цепей ГОСТ
Рисунок 6.20 – Пример изображения разветвлений цепей

6.5.12 Каждый элемент и (или) устройство, имеющее самостоятельную принципиальную схему и рассматриваемое как элемент, входящие в изделие и изображенные на схеме, должны иметь позиционное буквенно-цифровое обозначение в соответствии с ГОСТ 2.710 – 81.

Устройствам, не имеющим самостоятельных принципиальных схем, и функциональным группам рекомендуется также присваивать обозначения в соответствии с ГОСТ 2.710 – 81.

6.5.13 Позиционные обозначения элементам следует присваивать в пределах изделия. Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, С1, С2, С3 и т.д. Буквенные коды элементов схем электрических приведены в приложении Л.

Порядковые номера должны быть присвоены в соответствии с последовательностью расположения элементов на схеме сверху вниз в направлении слева направо.

В технически обоснованных случаях допускается изменять последовательность присвоения порядковых номеров в зависимости от размещения элементов или функциональной последовательности процесса передачи сигналов (информации).

При внесении изменений в схему (корректировке схемы) последовательность присвоения порядковых номеров может быть нарушена.

6.5.14 Позиционные обозначения проставляются на схеме рядом с УГО элементов с правой стороны или над ними.

При изображении на схеме элемента разнесенным способом позиционное обозначение проставляют около каждой составной части в соответствии с рисунком 6.16.

6.5.15 Если в состав изделия входят устройства, не имеющие самостоятельных принципиальных схем, то на схемах таких изделий допускается позиционные обозначения элементам устройств присваивать в пределах каждого устройства.

Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам устройств следует присваивать в пределах этих устройств.

Порядковые номера элементам следует присваивать по правилам, установленным в 6.5.13 данного пособия.

6.5.16 На схеме изделия, в состав которого входят функциональные группы, позиционные обозначения элементам присваивают в соответствии с 6.5.13, при этом вначале присваивают позиционные обозначения элементам, не входящим в функциональные группы, а затем элементам, входящим в функциональные группы.

6.5.17 Если в изделии имеется несколько одинаковых функциональных групп, то позиционные обозначения элементов, присвоенные в одной из этих групп, следует повторять во всех последующих группах.

Обозначение функциональной группы, указывают около изображения функциональной группы сверху или справа. Пример выполнения данного правила в соответствии с рисунком 6.21.

изображениие функциональных групп ГОСТ

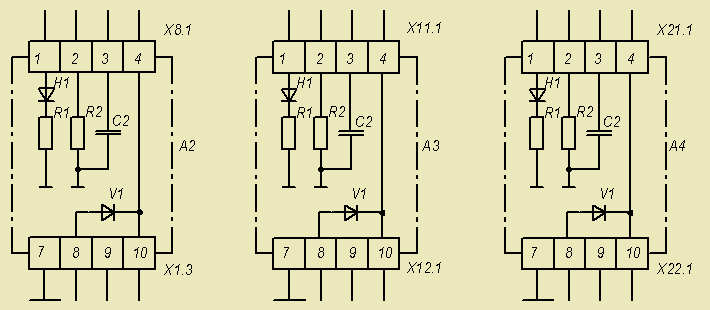

Рисунок 6.21 – Изображение на схеме одинаковых функциональных групп

Допускается одинаковые функциональные группы изображать по правилам приведенным в 6.2.3.8.

6.5.18 Если поле схемы разбито на зоны или схема выполнена строчным способом, то справа от позиционного обозначения или под ним допускается указывать в круглых скобках обозначения зон и номера строк, в которых изображены все составные части данного элемента или устройства в соответствии с рисунком 6.22.

6.5.19 Для повышения удобства чтения схемы допускается раздельно изображенные части элементов соединять линией механической связи, указываю щей на принадлежность их к одному элементу. Позиционные обозначения элементов в этом случае проставляют у одного или у обоих концов линии механической связи.

6.5.20 При изображении отдельных элементов устройств в разных местах в позиционные обозначения этих элементов должно быть включено позиционное обозначение устройства, в которое они входят по типу

=А2 – С6

Данное обозначение означает конденсатор С6, входящий в устройство А2.

принципиальная схема

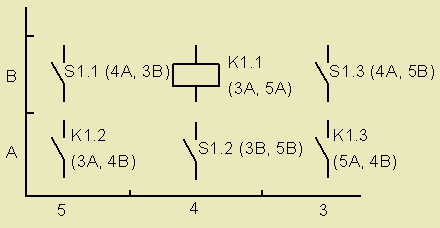

Рисунок 6.22 – Пример простановки позиционных обозначений при разбиении схемы на зоны или выполнении схемы строчным способом

6.5.21 При разнесенном способе изображения функциональной группы в состав позиционных обозначений элементов, входящих в эту группу, должно быть включено обозначение функциональной группы по типу

≠T1 - R4

Данное обозначение означает резистор R4, входящий в функциональную группу Т1.

6.5.22 При однолинейном изображении около одного УГО, заменяющего несколько УГО одинаковых элементов (устройств), указывают позиционные обозначения всех этих элементов (устройств) в соответствии с рисунком 6.19.

Если одинаковые элементы (устройства) находятся не во всех цепях, изображенных однолинейно, то справа от позиционного обозначения или под ним в квадратных скобках указывают обозначения цепей, в которых находятся эти элементы (устройства) в соответствии с рисунком 6.23.

позиционное обозначение
Рисунок 6.23 – Позиционное обозначение одинаковых элементов при однолинейном изображении, если элементы находятся не во всех цепях

6.5.23 На принципиальной схеме должны быть однозначно определены все элементы и устройства, входящие в состав изделия и показанные на схеме.

Данные об элементах и устройствах должны быть записаны в перечень элементов. Связь перечня элементов с УГО элементов и устройств должна осуществляться через позиционные обозначения.

В технически обоснованных случаях допускается все сведения об элементах и устройствах помещать около УГО.

6.5.24 При сложном вхождении, например, когда в устройство, не имеющее самостоятельной принципиальной схемы, входит одно или несколько устройств, имеющих самостоятельные принципиальные схемы, и (или) функциональных групп, или если в функциональную группу входит одно или несколько устройств и т. д., то в перечне элементов в графе «Наименование» перед наименованием устройств, не имеющих самостоятельных принципиальных схем, и функциональных групп допускается проставлять порядковые номера (т.е. подобно обозначению разделов, подразделов и т. д. текстового документа) в пределах всей схемы изделия в соответствии с рисунком 6.24.

Поз.
обозн.
Наименование Кол. Примечание

С1…С3 Конденсатор К10-17а-Н90-0,22мкФ
  ОЖ0.460.10 ТТУ 3

  Резисторы С2-33Н ОЖ0.467.093 ТУ
  Резисторы С2-29В ОЖ0.467.099 ТУ
R1…R4 С2-33Н-0,5-3,3 кОм±5%-А-В-В 4
R5 С2-33Н-0,5-10 кОм±5%-А-В-В 1
R6 С2-29В-0,5-8,98 Ом±5%-1,0-Б 1

А2 1. Субблок 21-С. ХХХХ.ХХХХХХ.051 1

R1…R3 Резистор С2-33Н-0,5-3,3 кОм±5%-А-В-В
  ОЖ0.467.093 ТУ 3

Р1 1.1 Сумматор

С1, С2 Конденсатор К10-17а-Н90-0,22мкФ
  ОЖ0.460.10 ТТУ 2
V1…V4
  Диод 2Д510А ТТ3.362.096 ТУ 4

А3…А5 2. Субблок АТС. ХХХХ.ХХХХХХ.012 3

Рисунок 6.24 – Пример выполнения перечня элементов

6.5.25 При необходимости указания около УГО номиналов резисторов и конденсаторов их показывают в соответствии с рисунком 6.25 при этом допускается применять упрощенный способ обозначения единиц измерений.

Для резисторов:
- от 0 до 999 Ом – без указания единиц измерения;
- от 1·103 до 999·103 Ом – в килоомах с обозначением единиц измерения строчной буквой «к»;
- от 1·106 до 999·106 Ом – в мегаомах с обозначением единиц измерения прописной буквой «М»;
- свыше 1·109 Ом – в гигаомах с обозначением единиц измерения прописной буквой «Г»

Для конденсаторов6
- от 0 до 9999·10-12 Ф – в пикофарадах без указания единиц измерения;
- от 1·10-8 до 9999·10-6 Ф – в микрофарадах с обозначением единиц измерения строчными буквами «мк».

6.5.26 Для обеспечения однозначности выполнения электрического монтажа, на схеме необходимо указывать обозначения выводов (контактов) элементов (устройств), нанесенные на изделие или установленные в их документации.

Если в конструкции элемента (устройства) и в его документации обозначения выводов (контактов) не указаны, то допускается условно присваивать им обозначения на схеме, повторяя их в соответствующих конструкторских документах (чертеже, электромонтажном чертеже и т. д.).

При условном присвоении обозначений выводам (контактам) на поле схемы должны быть помещены соответствующие пояснения.

При изображении на схеме нескольких одинаковых элементов (устройств) обозначения выводов (контактов) допускается показывать на одном из них.

При разнесенном способе изображения одинаковых элементов (устройств) обозначения выводов (контактов) необходимо показывать на каждой составной части элемента (устройства).

Для отличия на схеме обозначений выводов (контактов) от других обозначений (например обозначений цепей и т.п.) допускается записывать обозначения выводов (контактов) с квалифицирующим символом в соответствии с ГОСТ 2.710-81.

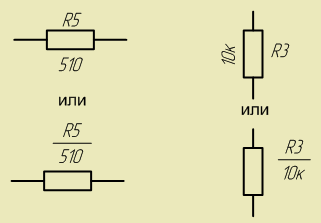

Обозначение номиналов резисторов и конденсаторов по Госту
Рисунок 6.25 – Обозначение номиналов резисторов и конденсаторов

6.5.27 Если элемент на схеме показывают разнесенным способом, то поясняющую надпись помещают около одной составной части или на поле схемы около изображения элемента, выполненного совмещенным способом.

6.5.28 Для удобства чтения схемы рекомендуют указывать характеристики входных и выходных цепей изделия (напряжение, сопротивление и т.п.), а также контролируемые параметры на гнездах и т.п. Вместо характеристик или параметров входных и выходных цепей допускается приводить наименования цепей или контролируемых величин.

6.5.29 Если заведомо известно (например, по техническому заданию), что изделие предназначено для работы только в одном конкретном изделии, то на схеме допускается указывать адреса внешних соединений входных и выходных цепей.

Указанный адрес должен обеспечивать однозначность присоединения. Например, если выходной контакт изделия должен быть соединен с шестым контактом второго соединителя устройств А3, то адрес будет записан следующим образом:

=А3 – Х2:6

При обеспечении однозначности присоединения допускается указывать адрес в общем виде, например, «Коллектор прибора КИУ».

6.5.30 Характеристики входных и выходных цепей изделия, а также адреса их внешних подключений рекомендуется записывать в таблицы, помещаемые взамен УГО входных и выходных элементов – соединителей, плат и т. д. в соответствии с рисунком 6.26.

Каждой таблице присваивается позиционное обозначение элемента, взамен УГО которого она помещена. Над таблицей допускается указывать УГО контакта – гнезда или штыря.

Для удобства построения схемы допускается таблицы выполнять разнесенным способом.

Порядок расположения контактов в таблице определяется удобством выполнения схемы.

Допускается помещать таблицы с характеристиками цепей около УГО входных и выходных элементов в соответствии с рисунком 6.27.

изображение элементов по Госту
Рисунок 6.26 – Пример изображения элемента внешнего подключения

таблица по Госту
Конт. Цепь Адрес
1 Δf=0,3…3кГц; RH=600 =A1-X1:1
2 Uвых=0,5 В; RH=600 Ом =A1-X1:2
3 Uвых=+60В; RH=500 Ом =A1-X1:3
4 Uвых=+20В; =A1-X1:4
Рисунок 6.27 – Пример таблицы с характеристиками цепей при наличии на схеме УГО входных и выходных элементов

Аналогичные таблицы рекомендуется помещать на линиях, изображающих входные и выходные цепи при условии, что эти цепи не заканчиваются соединителями. В данном случае таблицам позиционное обозначение не присваивают.

Допускается при необходимости вводить в таблицы другие дополнительные графы, а при отсутствии характеристик цепей или адресов не приводить графы с этими данными. В графе «Конт.» допускается проставлять через запятую последовательные номера нескольких контактов при условии, что они соединены между собой.

6.5.31 Для изображения многоконтактных соединителей допускается применять УГО, не показывающие отдельные контакты. В данном случае сведения о соединении контактов приводят одним из следующих способов:
- около УГО соединителей, на свободном поле схемы или на последующих листах схемы помещают таблицы с указанием адреса соединения. Если таблица расположена на свободном поле схемы или на последующих листах схемы, то над таблицей проставляют позиционное обозначение соединителя. Пример выполнения данного правила в соответствии с рисунками 6.28 и 6.29;
- соединения с контактами соединителя показывают разнесенным способом в соответствии с рисунком 6.30.

X2
пример таблицы на схеме

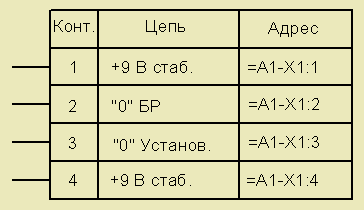

Рисунок 6.28 – Пример таблицы помещаемой на свободном поле схемы

пример таблицы на схеме
Рисунок 6.29 – Пример таблицы, помещаемой около УГО соединителя

способ изображения

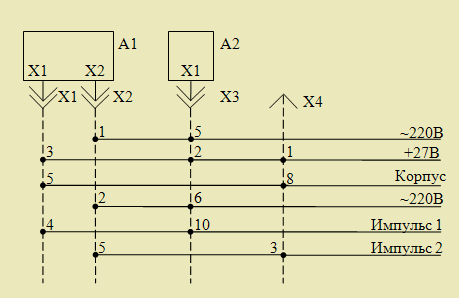

Рисунок 6.30 – Разнесенный способ изображения соединения с контактами соединителя

В графах таблиц приводят следующие данные:
- в графе «Конт.» – номера контактов соединителя строго в порядке возрастания;
- в графе «Адрес» – обозначение цепи и (или) позиционное обозначение элементов, соединенных с контактами;
- в графе «Цепь» – характеристику цепи;
- в графе «Адрес внешний» – адрес внешнего соединения.

При изображении соединения с контактами соединителя разнесенным способом (в соответствии с рисунком 6.30), точки соединенные штриховой линией с соединителем, означают соединения с соответствующими контактами данного соединителя. Характеристики цепей при необходимости помещают на свободном поле схемы над продолжением линий связи в со-ответствии с рисунком 6.30.

6.5.32 При изображении на схеме элементов, параметры которых подбирают при регулировании, около позиционных обозначений этих элементов на схеме и в перечне элементов проставляют звездочки (например, С5*), а на поле схемы помещают сноску: «*Подбирают при регулировании».

В данном случае в перечень элементов записывают элементы, параметры которых наиболее близки к теоретическим, а предельные значения параметров элементов приводят в графе «Примечание».

Если при регулировании параметра подбирают элементы различных типов, то эти элементы перечисляют в технических требованиях на поле схемы, а в графах перечня элементов приводят следующие данные:
- в графе «Наименование» – наименование элемента и параметр наиболее близкий к теоретическому;
- в графе «Примечание» – ссылку на соответствующий пункт технических требований и предельные значения параметров при подборе.

6.5.33 При изображении устройства в виде прямоугольника допускается в прямоугольнике взамен УГО входных и выходных элементов помещать таблицы с характеристиками входных и выходных цепей в соответствии с рисунком 6.31, а вне прямоугольника – таблицы с указанием адресов внешних присоединений в соответствии с рисунком 6.32. При необходимости допускается в таблицы вводить дополнительные графы.

Устройство ЕСКД

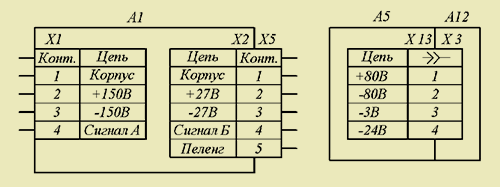

Рисунок 6.31 – Пример изображения устройства

Устройство ГОСТ

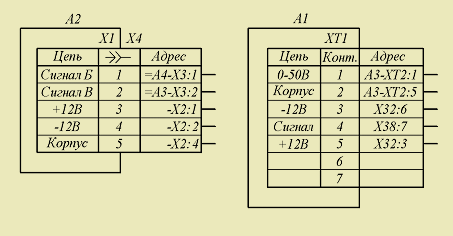

Рисунок 6.32 – Пример изображения устройства

Каждой таблице в данном случае присваивают позиционное обозначение элемента, взамен УГО которого она помещена.

Взамен слова «Конт.» в таблице допускается помещать УГО контакта соединителя (гнездо или вилка) в соответствии с рисунками 6.31 и 6.32.

6.5.32 На поле схемы при необходимости допускается приводить указания о марках, сечениях и расцветках проводов и кабелей (многожильных проводов), для выполнения соединения элементов, а также указания о специфических требованиях к электрическому монтажу конкретного изделия, например требования о взаимном расположении отдельных цепей.

6.5.33 Буквенные коды элементов схем электрических приведены в приложении Л. Примеры выполнения схем электрических принципиальных приведены в приложении М. Условные графические обозначения наиболее употребляемых элементов приведены в приложении Н. Условные графические обозначения наиболее употребляемых устройств связи приведены в приложении П.
